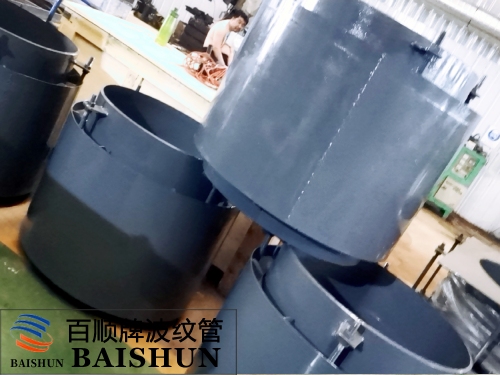

在GB/T12777-2019國標中波紋管伸縮節按照約束壓力推力的方式，分為了約束型和無約束型。外壓軸向型膨脹節屬于無約束型。一般可以分為架空使用和直埋型，直埋型也叫做直埋式波紋補償器。河北偉業波紋管制造有限公司建廠至今已有30年，公司“百順牌”波紋補償器，非金屬補償器，金屬軟管以及煙氣擋板門設計合理，產品質量上乘，供貨及時。

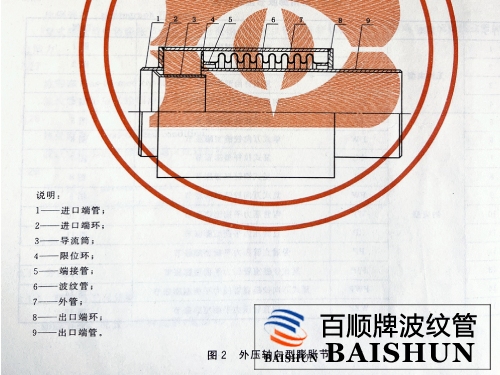

一、GB/T12777-2019標準中外壓軸向型膨脹節結構圖



二、外壓軸向型膨脹節主要用途：

外壓軸向型膨脹節主要吸收管道軸向位移；在膨脹節規格型號中，補償量大；外套筒保護波紋，保溫性能好。產品可以根據客戶要求定做。

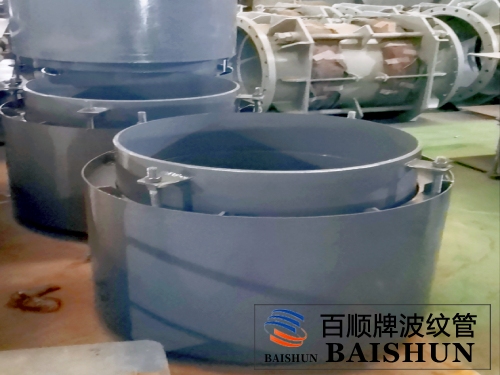

      三、直埋外壓波紋管膨脹節可選材質

四、 外壓軸向型膨脹節規格

      舉例：0.6TWY800×6J

      表示：公稱通徑為800mm，工作壓力為0.6MPa(6kg/cm2)波數為6個，無縫鋼管連接的直埋式波紋補償器。

五、 直埋外壓波紋管膨脹節安裝要點

      河北偉業波紋管公司生產的直埋外壓波紋管膨脹節出廠前均做預拉伸。

1、 定向保護套不得與堅固物碰撞，以免妨礙導向圈的位移。

2、 管道內工作介質應進行氯離子和氧離子消除處理，氯離子含量不應超大于過25PPm。當直埋外壓波紋管膨脹節靠近地面安裝或者在地溝內安裝時，要有排水措施，未經處理的不得浸泡在污水中。

3、 安裝時要注意導流筒的方向與介質流動方向一致。

4、 外壓軸向型膨脹節允許不高于1.5倍公稱壓力的系統水壓試驗。

5、 壓力試驗須在固定支架安裝完畢后進行。
